滚珠丝杠螺母副的工作原理与特点

深圳市金恒泰精密机械

滚珠丝杠螺母副的结构原理如图3-6所示。在丝杠3和螺母1上都有半圆弧形的螺旋槽，当它们套装在一起时便形成了滚珠的螺母滚道。螺母上有滚珠回路管道4，将几圈螺母滚道的两端连接起来，构成封闭的循环滚道，并在滚道内装满滚珠2。当丝杠旋转时，滚珠在滚道内既自转又沿滚道循环转动，从而迫使螺母轴向移动基本上是滚动摩擦，所以具有以下特点。

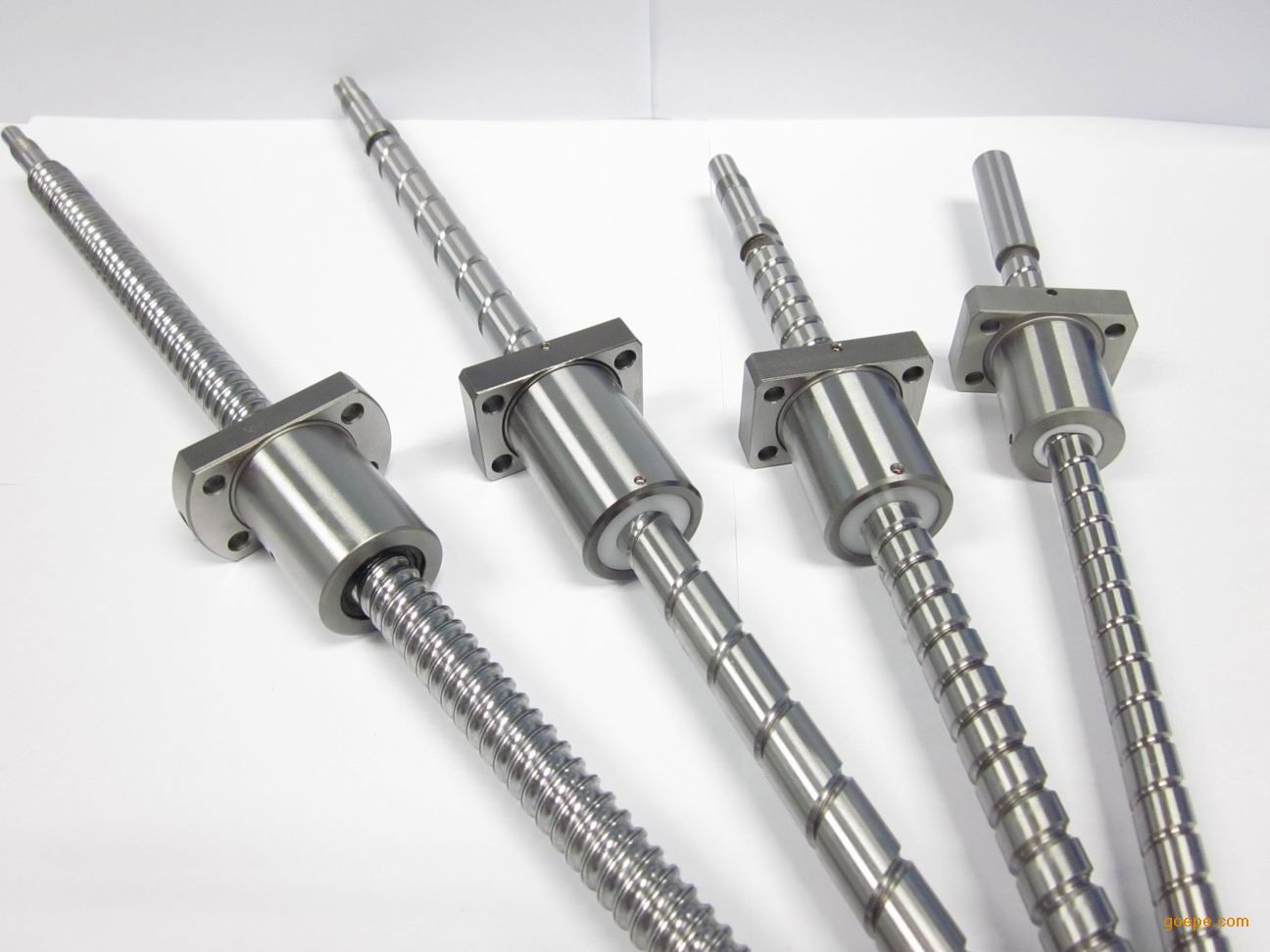

滚珠丝杆

滚珠丝杠螺母副的工作原理与特点

①传动效率高，磨损损失小。滚珠丝杠螺母副的传动效率u0．92～0．96，比常规螺母副提高3～4倍。因此，功率消耗只相当于常规丝杠螺母副的1／4—1／3。

②给予适当预紧，可消除丝杠和螺母的螺纹间隙，反向时就可以消除空行程死区，定位精度高，刚度好。

③运动平稳，无爬行现象，传动精度高。

④有可逆性，可以从旋转运动转换为直线运动，也可以从直线运动转换为旋转运动，即丝杠和螺母都可以作为主动件。

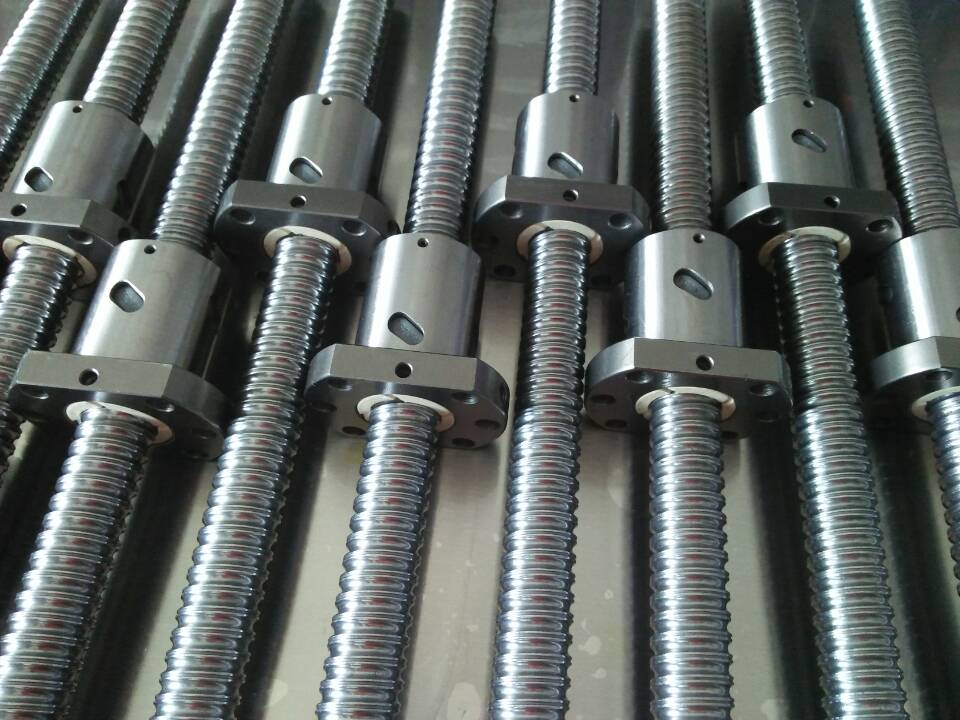

滚珠丝杠

⑤磨损小，使用寿命长。

⑥制造工艺复杂，成本高。滚珠丝杠和螺母等元件的加工精度要求高，表面粗糙也要求高，故制造成本高。

⑦不能自锁。特别是对于垂直丝杠，由于自重的作用，下降时当传动切断后，不能立即停止运动，故常需添加制动装置。
