支撑座你了解多少？

发布日期：2018-09-13 作者：admin 点击：

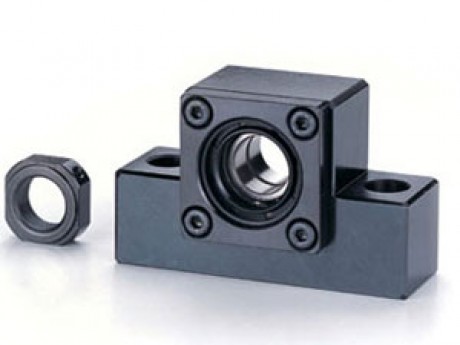

支撑座是连接丝杆和电机的轴承固定座，是对标准滚珠螺杆的轴端成品，预备了标准化的支撑单元EK、EF型，对一般滚珠螺杆预备了标准的支撑单元BK、BF型。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。特别是在EK6、8的超小型式中，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。

支撑侧的支撑单元使用深沟球轴承。支撑单元EK、BK型的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。

（1）最佳轴承的采用

考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，超小型支撑单元EK6、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。

（2）支撑单元的形状

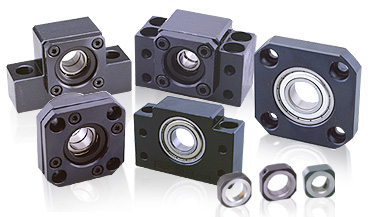

支撑单元有角型和圆型系列，可根据用途选择。

（3）小型且安装简便

支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度 [1] 。
