滚珠丝杆应如何快速安装

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

滚珠丝杆应如何快速安装

发布日期:2019-02-14 作者:滚珠丝杆 点击:

滚珠丝杠应如何快速安装

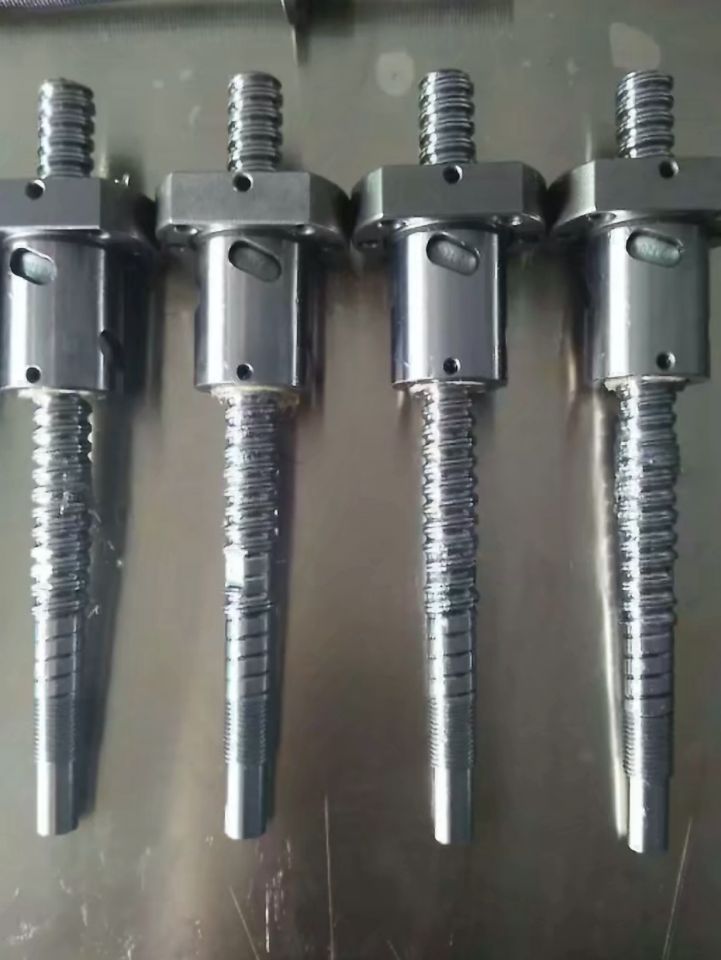

  滚珠丝杠由螺杆螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。


那么,滚珠丝杆应该如何快速安装呢?


一、支撑座侧支撑单元的安装:

1,丝杆轴插入单列轴承后,用止推环固定。

2,用止推环固定后,将轴承插入支撑座内。

3,安装精度参考值:

                        偏心    倾斜

有间隙时:                20-30μm    1/2000max

预压式螺母:              15-25μM    1/3000max

有高精度要求:            10μm以下    1/5000max

END

二,滚珠丝杠往工作台和底座上安装:

1,先调整到安装精度参考值以内。

2,以固定侧支撑单元为基准时,请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。

3,以工作台为基准时,对于方形支撑单元使用薄垫片调整中心高度,对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。

END

三,往工作台及底座上安装:


1.将滚珠丝杆螺母插入螺母支座后临时紧锁。(将螺母放置在滚珠丝杆轴的中间位置)

2,将固定侧和支撑侧的支撑单元临时固定到基座上。

3,移动工作台与固定侧支撑单元后,将支撑单元拧紧固定到基座上。

4,固定好后,将工作台移动至靠近固定侧的行程尽头附近,幷将工作台和螺母支座相互固定。

5,固定好螺母和螺母支座。

6,将第4布种固定的螺栓松开,再次将工作台和螺母支座相互固定。推动工作台至固定支撑单元处调整其中心位置,使工作台能顺畅移动,对于精密工作台还需要将丝杆轴调整到与LM导轨平行的位置。

7,固定好后,确认工作台的运行状态,将工作台移动至支撑座。

8,移动工作台至支撑侧支撑单元后,将拧紧支撑单元的固定螺栓。

9,固定好后,将工作台移动至靠近支撑侧的行程尽头附近,再次将工作台和螺母支座松开后相互固定。

10,将工作台移动到固定侧,左右移动,确认运行状态。往返移动多次将工作台调整到再全行程内都能顺畅运行的状态。

11、如果与运行中发生异响,阻塞的现象,请重复3-10的工序。


四,确认精度和完全拧紧螺栓:

1,使用千分表确认丝杆轴端外径部分的跳动、轴方向的间隙。

2,依次完全拧紧螺母、螺母支座、固定侧支撑单元、支撑座固定单元各处的螺栓。

五,连接电机:

1,将电机支座安装在基座上。

2,联轴器连接电机和滚珠丝杆

3,充分的试运行。

滚珠丝杆
