如何提升直线导轨的稳定性

发布日期:2020-07-07 作者:kf 点击:

       一、精度等级:

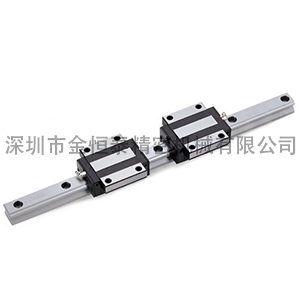

直线导轨


       一般线性滑轨的精度分为一般级、高档、精密级、超精密级和超高精密级五种。



       二、首要检测目标一般有三个,

       1、是滑块C面临滑轨A面的平行度,

       2、是滑块D面临滑轨B面的平行度,

       3、是行走平行度,所谓行走平行度是指将线性滑轨固定在基准座平面上,使滑块沿行程行走时,导轨与滑块基准面之间的平行度差错。不同的精度等级对应滑轨的行走平行度差错。



       三、线性滑轨的寿数分散性较大,为了便于选用直线导轨副,必须先清楚以下几个重要概念。

       a、额外寿数:所谓额外寿数是指一批相同的产品,在相同的条件及额外负荷下,有90%未曾产生外表剥离现象而到达的运转间隔。

       b、根本动额外负荷(C): 所谓根本动额外负荷是指一批相同规格的直线导轨副,在负荷方向和巨细平等的状态下,通过运转50km后,90%的线性滑轨轨其滚道外表不产生疲劳损坏(剥离或点蚀)时的最高负荷。直线导轨副运用钢珠作为滚动体的额外寿数,在根本动额外负荷下为50km。

       c、根本静额外负荷(Co): 所谓根本静额外负荷是指在负荷方向和巨细平等的状态下,在受到最大应力的接触面处,钢珠与滚道外表的总永久变形量恰为钢珠直径万分之一时的静负荷。



       值得说到的是两列歌德式结构的直线导轨副能承受各个方向的力和力矩,在轻负载或中负载使用场合较多,尤其在侧向力负载较大时。而四列圆弧式结构的直线导轨在重负载或超重负载使用场合较多,圆弧型有吸收安装面差错的能力。但若有冲击负载的情况产生时,宜选用歌德型结构的直线导轨副。产品对运用者而言,讲究的是适用性与可靠性。不论是歌德型结构仍是圆弧型结构都有其适用的使用环境。



       由于在机械加工方面的精度要求愈来愈高,使得对加工机械上的重要零组件线性滑轨的精度等级区分也越来越细,关于精度等级分类,导轨,他的精度等级从一般级、高档、精密级、高精密级、超精密级和超高精密级等,这些他都完全能够担任。



       在导轨选用的过程中可以根据核算结果随时返回到前面的步骤进行重新选择和设定。核算滑块最大负荷时要确认选用的线性滑轨静安全系数应该超过推荐表中所列值。如果所选用的直线导轨副刚性不足,可以进步预压力,加大选用尺寸或增加滑块数来进步刚性。静安全系数定义为静额外负荷与作业负荷的比值。
