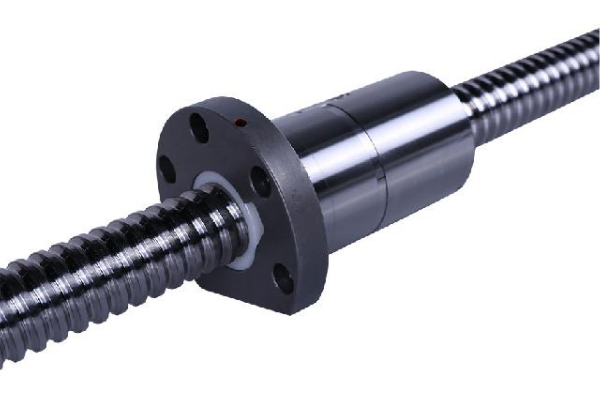

滚珠丝杆是东西机械和精密机械上最常运用的传动元件,其主要功用是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,一起兼具高精度、可逆性和高功率的特征。
一滚珠丝杆的组成
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功用是将旋转运动转化成直线运动。
二种类选择
滚珠丝杠的螺母,依据钢球的循环办法可分为:弯管式、循环器式、端盖式。这三种循环办法的特长。
弯管式
(SBN、BNF、BNT、BNFN、BIF 和 BTK型)
这些类型非常常见,这儿就不再赘叙。
循环式导片式
(HBN型)
这些类型是最典型的螺母,通过运用弯管让钢球经行循环。钢球从丝杆轴的沟槽中掬取进入弯管后,再回到沟槽中,做无限循环运动。
循环器式
(DK、DKN、DIK、JPF 和 DIR型)
这些类型是最小型的螺母,通过循环器改动钢球的行进方向,越过丝杆轴外径回到原位,做无限循环运动。
端盖式
(SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF 和 BLR型)
这些类型是最合适高速给进的螺母。钢球使用端盖,从丝杆轴的沟槽中被掬取到螺母的通孔里,通过通孔又回到沟槽中,做无限循环运动。微型滚珠丝杆
1冲突损失小,传动率高
由于滚珠丝杠副的丝杠轴与丝杠螺母之间有许多滚珠在做翻滚运动,所以能得到较高的运动功率。
2精度高
滚珠丝杆副需求由国际最高水平的机械设备连接出产出来,在出产过程中,各个工序的工厂环境需求严格控制,特别是湿度和温度。由于这样完善的品质管理体制,所以才使得精度得到充分确保。
3高速进给和微进给或许
滚珠丝杠副由所以使用滚珠运动,所以发起力矩极小,不会出现滑动运动那样的匍匐现象,能确保完结精确的微进给。
4轴向刚度高
滚珠丝杠副能够加与预压,由于预压力可使轴向间隙达到负值,然后得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实践用于机械设备等时,由于滚珠的斥力可使丝母部的刚性增强)。
四应用
由于滚珠丝杆具有很小的冲突阻力,被广泛应用于各种工业设备和精密仪器。
比方
超高DN值滚珠丝杠:高速东西机,高速概括加工中心计。
端盖式滚珠丝杠:快速转移体系,一般工业机械,自动化机械。
高速化滚珠丝杠:CNC机械、精密东西机、工业机械、电子机械、高速化机械。
精密研磨级滚珠丝杠:CNC机械,精密东西机,工业机械,电子机械,输送机械,航天工业,其它天线运用的致动器、阀门开关设备等。
螺帽旋转式(R1)系列滚珠丝杠:半导体机械、工业用机器人、木匠机、雷射加工机、搬送设备等。
轧制级滚珠丝杠:低冲突、工作顺畅的优点,一起供货敏捷且价格低廉。
重负荷滚珠丝杠:全电式射出成形机、冲压机、半导体制造设备、重负荷制动器、工业机械、锻压机械。TBI滚珠丝杆
