低组装直线导轨

您的当前位置: 首 页 >> 产品中心 >> PMI直线导轨

低组装直线导轨

  • 所属分类:PMI直线导轨

  • 产品编号:MSB-S-LS-四方型-四方两孔型

  • 点击次数:
  • 发布日期:2018/11/05
  • 在线询价
详细介绍

直线导轨 低组装四方型 四方两孔MSB-S-TS系列

低组装直线导轨

产品特性 MSB系列

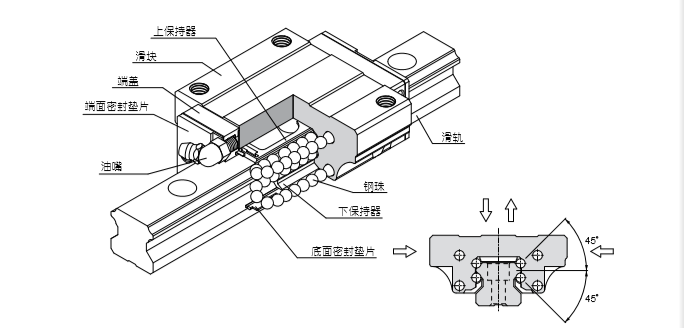

直线导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方 向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维 持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。

zhuanli的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求

低组装,四方向等负荷设计

滑块高度较低的断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方 向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

行走顺畅度佳,低噪音

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅 度佳,噪音度低。

具自动调心能力

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收 安装误差,并维持平滑稳定、高精度的直线运动。

具互换之特性

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

低组装直线导轨

低组装直线导轨

低组装直线导轨

低组装直线导轨

低组装直线导轨

低组装直线导轨

相关标签:低组装直线导轨
