直线模组有几种叫法,线性模组、直角坐标机器人、直线滑台等,是继直线导轨、滚珠丝杆直线传动机构的自动化升级单元。可以通过各个单元的组合实现负载的直线、曲线运动,是轻负载的自动化更加灵活、定位更加精准。
直线模组最早是在德国开发使用的,市场定位在光伏设备,上下料机械手、裁移设备、涂胶设备、贴片设备等,这种机械手能给这个行业的设备带来便利的点有:单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长。直线模组运用的范围一直在扩大,跑向全世界。在我们国家跑的速度更快,近几年,直线模组的开发更是快,尤其在深圳,做的很多,而且质量也不错,深受设备制造商的青睐。
直线模组发展至今,已经被广泛应用到各种各样的设备当中。为我国的设备制造发展贡献了不可缺少的功劳,减少对外成套设备进口的依赖,为热衷于设备研发和制造的工程师带来了更多的机会。直线模组当前已普遍运用于测量、激光焊接、激光切割、涂胶机、喷涂机、打孔机、点胶机、小型数控机床、雕铣机、样本绘图机、裁床、移载机、分类机、试验机及适用教育等场所。
就当前广泛使用的直线模组可分为2类型:同步带型和滚珠丝杆型。
同步带型直线模组主要组成由: 皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等。

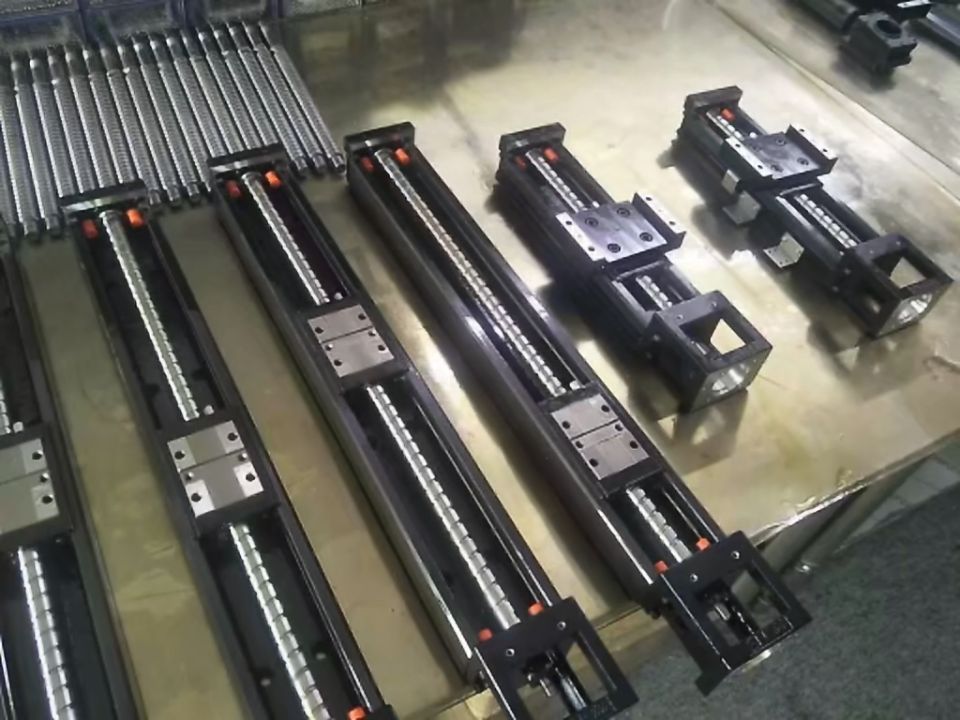

滚珠丝杆型直线模组主要组成由: 滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等。
模组型号
同步带型:
同步带型的工作原理是:皮带安装在直线模组两侧的传动轴,其中作为动力输入轴,在皮带上固定一块用于增加设备工件的滑块。当有输入时,通过带动皮带而使滑块运动。
通常同步带型直线模组经过特定的设计,在其一侧可以控制皮带运动的松紧,方便设备在生产过程中的调试。
同步带型直线模组可以根据不同的负载需要选择增加刚性导轨来提高直线模组的刚性。不同规格的直线模组,负载上限不同。
同步带型直线模组的精度取决于其中的皮带质量和组合中的加工过程,动力输入的控制对其精度同时会产生影响。
