单螺母SFU系列

您的当前位置: 首 页 >> 产品中心 >> TBI滚珠丝杆

单螺母SFU系列

  • 所属分类:TBI滚珠丝杆

  • 产品编号:1525937120

  • 点击次数:
  • 发布日期:2018/12/18
  • 在线询价
详细介绍

深圳TBI滚珠丝杆厂家

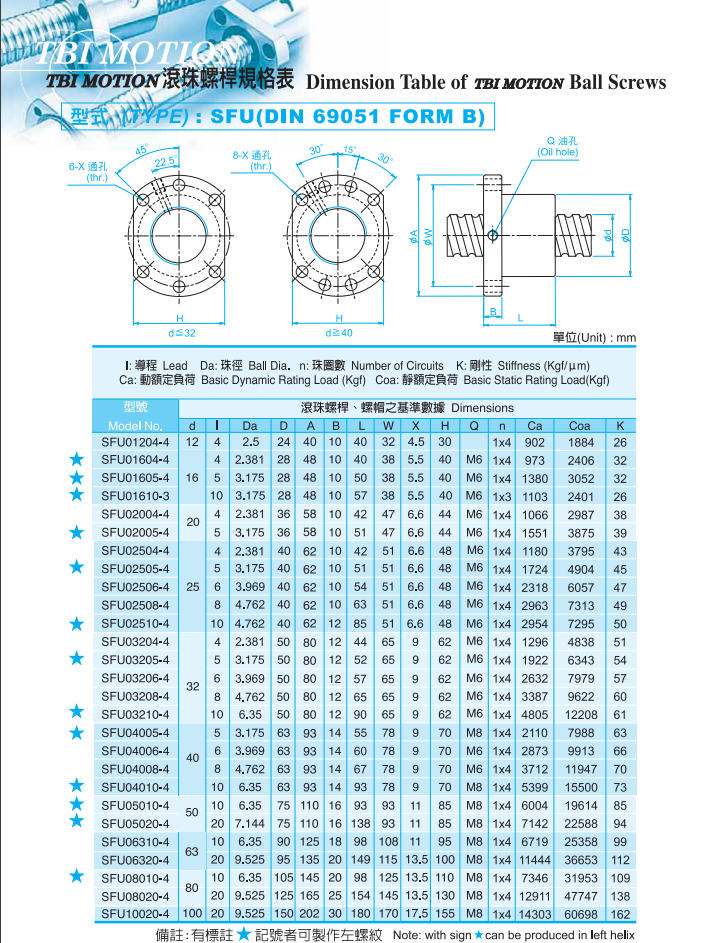

单螺母SFU系列

单螺母SFU系列

TBI滚珠丝杆的定义

  ◎滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杠

  ◎滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就

是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。

    ◎滚珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。

    滚珠丝杆的特点

  1、与滑动丝杠副相比驱动力矩为1/3滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝

杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3.在省电方面很有帮助。2、高精度的保证滚珠丝杆是用

日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由

于完善的品质管理体制使精度得以充分保证。3、微进给可能滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行

现象,能保证实现精确的微进给。4、无侧隙、刚性高滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝

杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。5、高速进给可能滚珠丝杆由于运动效率高、

发热小、所以可实现高速进给(运动)。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。



  滚珠丝杆运动原理

  1、按照国标GB/T17587.3-1998及应用实例,滚珠丝杠(目前已基本取代梯形丝杆,已俗称丝杆)是用来将旋转运动转化为直线运动;或将

直线运动转化为旋转运动的执行元件,并具有传动效率高,定位准确等 2、当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格

的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。

优点

——高精度——高硬度——低轴向间隙 ——高可靠性——运转平稳——使用寿命长——噪音低

滚珠丝杆的特性

  研磨滚珠丝杠采用了数控中频淬火,以确保硬度层的深度均匀一致,又通过精密螺纹磨床加工,其精度可达P1——P2级。由于选用德国浮动

式返向器,特别是钢球在返向过程中跨越滚道(即钢珠进入返向器后与滚道非接触),从而保证我司提供的滚珠丝杠副在高速工作状态下噪音大

大降低的特性。

我们提供的轧制滚珠丝杠,完全从THOMSON NEFF德国公司进口,特点是螺纹滚道最终硬度为HRc58-62,表面光洁度非常高,滚道齿形均匀一致,

中径一致性非常好,特别是材料的纹理与螺纹方向相一致。由于采用数控中频淬火,可保证滚道工作面有效硬化层深度(DOS)为1--2mm,更重

要的其误差曲线为线性,通过数控补偿可将其精度提高到P4、P3级甚至到P2级。

珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精

度、可逆性和高效率的特点。其有以下几项特征:

1、与滑动丝杠副相比驱动力矩为1/3

  滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到

同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

2、微进给可能

  滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

3、无侧隙、刚性高

  滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加预压力,在实际用于机械装置等时,由

于滚珠的斥力可使丝母部的刚性增强)。

4、高速进给可能

  滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

深圳市金恒泰精密机械有限公司是专业供应机械传动用品,主要产品有:滚珠丝杆、、联轴器、线性模组、精密滑台以及专业滚珠丝杆维修。产品广泛应用于自动化设备、贴片机、贴合机、自动化焊接组装设备、仪器仪表等行业。

金恒泰适应全球自动化机械行业的发展,为广大的新老客户提供质优价廉的服务。金恒泰拥有高尖端技术人才和高素质工作团队,及时的为客户提供专业的技术咨询以及完善的售后服务。

“专业专注,打造品牌”是金恒泰的经营目标,“卓越质量,诚信为本”是金恒泰的经营宗旨。本公司以质量求生存,以服务求发展,始终以重合同、守信用为宗旨。欢迎广大新老客户垂询!
