双螺母DFI系列

您的当前位置: 首 页 >> 产品中心 >> TBI滚珠丝杆

双螺母DFI系列

  • 所属分类:TBI滚珠丝杆

  • 产品编号:1527235247

  • 点击次数:
  • 发布日期:2018/10/27
  • 在线询价
详细介绍

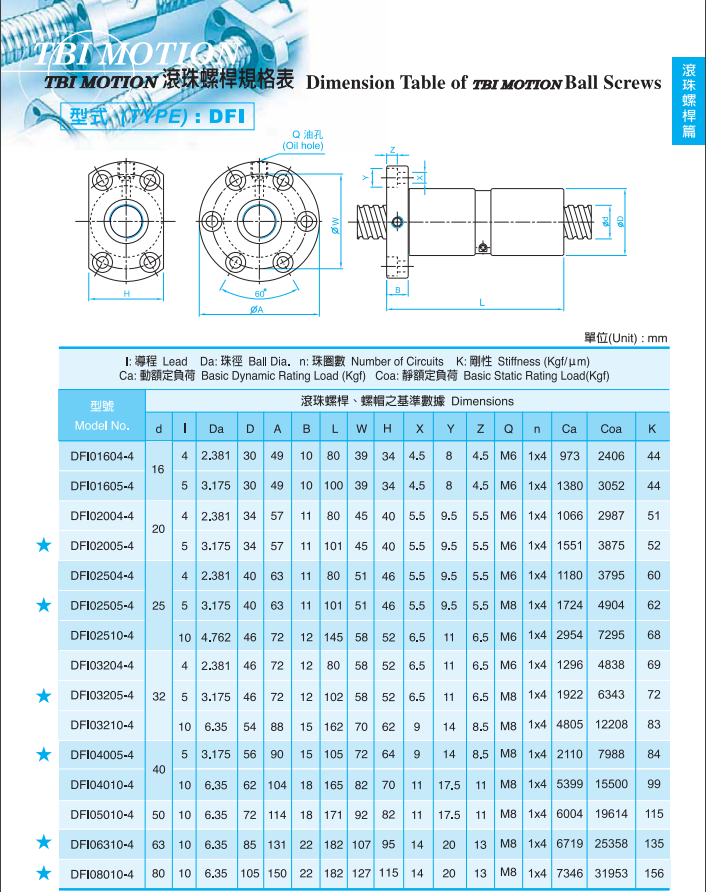

双螺母DFI系列

双螺母DFI系列


滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。

滚珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆滚珠丝杠


特点

圆滑的动作性

滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。

无背隙与高刚性

滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。

TBI滚珠丝杆的优异耐久性

又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。

优异的耐久性

TBI以积累多年的滚珠丝杆之生产技术为基础,采用严谨的材料籍高度热处理及加工技术,可供给耐久性的制品。

注意事项

润滑

使用滚珠丝杆时,必须具有足够的润滑,如果润滑不够会发生与金属接触,导致摩擦与磨耗的增加,造成故障或是寿命短等。

防压

滚珠丝杆与滚动轴承一样当有混入异物或水分等时,磨损会增加,有时会导致破损。

偏荷重

当偏荷重现象发生时,将直接影响丝杆的寿命及噪音,且多随着运转不顺的手感,若丝杆空载时与组装后顺畅度不同,除了注意丝杆本身的精度外,大多是组合精度不良产生偏荷重现象。


常用型式螺帽

S型螺帽

此种型式是由钢珠滚动于螺杆与螺帽之间的满槽而前进,再经由循环器两端之路径做回流。循环方式类似于E型螺帽。(如图)

此型之循环器的钢珠,会沿着螺纹的方向运行,加上钢珠之隔音如防压设计,所以运转时的噪音将被消抵。此外,S型螺帽的安装空间跟其他型螺帽相比较小,所以特别适合高速及轻负荷之设计。


U.I型螺帽

此种型式是由钢珠沿着内循环循环器满槽,斜斜的越过螺杆牙峰,回来到原点。一般为一卷钢珠一次循环.(如图)

此种型式螺杆至少要有一端完全通牙,适用于螺杆径较小,采用金属循环器。


K型螺帽

此种螺帽法兰为四孔安装孔,适用于微小型丝杆。循环原理同I型相同,但不同循环时,循环位置皆位于相同角度之键槽上,(如图)


E型螺帽

此种型式是兼具外循环式及内循环式特点,在钢珠滚动于螺杆与螺帽之间的满槽而前进,在螺

帽的尾端由端盖循环器道引至螺帽本体的回流孔中,一般与外循环相同为多卷钢珠一次循环,只是少了外循环管。
